作者:程力专汽 来源:垃圾车厂家 发布时间:2020-10-04 已有：人关注

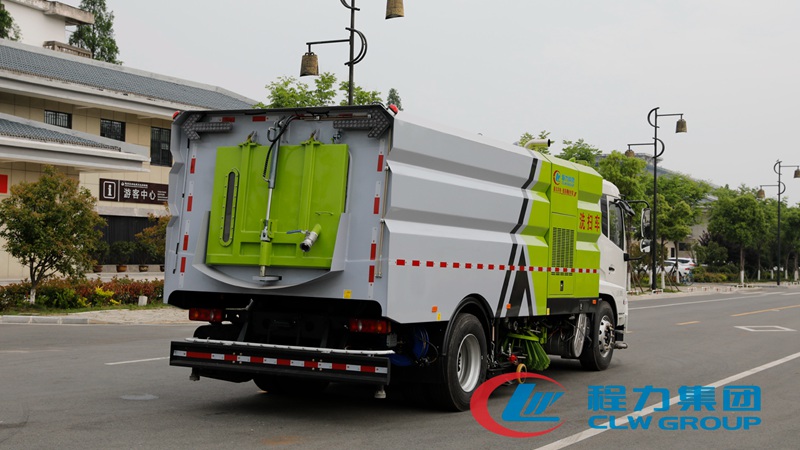

程力集团晨风环境2020款东风天锦国六洗扫车最新图片，该车主要使用于城市道路清扫任务，大大提升了工作效率，减少了环卫工人的劳动力，美化了我们的生活环境。车辆实拍图片如下：
程力晨风国六东风天锦洗扫车主要配件采用的有CAN总线电控系统，7方尘，9方水，康机170马力副发动机，4mm不锈钢垃圾箱和水箱，水箱低水位报警，垃圾箱满报警自停系统，德国品孚高压泵，威龙低压泵，作业右侧监控，倒车影像，20米高压回位冲洗卷盘，倒车保护，检修保护，垃圾箱举升保护，详细参数表如下：
| 产品名称 | 国六东风天锦扫路车 | 底盘型号 | DFH1180EX8 |
| 实际容积 | 尘罐7立方/水罐9立方 | 总质量(kg) | 18000 |
| 外形尺寸(mm) | 8550.8250×2480×3130 | 额定载质量(Kg) | 6805.5410 |
| 发动机名称 | 康明斯 | 排放标准 | 国Ⅵ（国六） |
|
发动机马力 |
康明斯210马力，可选康明斯230马力 |
燃油种类 | 柴油 |
| 轴 数 | 2 | 最高车速(km/h) | 89 |
| 副发动机 | 康机170马力 | 轴距(mm) | 4700.5000 |
| 轮胎数 | 6 | 前轮距(mm) | 1820.1860 |
| 轮胎规格 | 10.00-20 | 后轮距(mm) | 1860.1800 |
|
性能简介 |
东风天锦国六洗扫车工作时扫吸结合；清扫宽度3.5米，清扫速度5-20km/每小时。两侧的扫把可同时工作也可独立工作，清扫时可喷雾水，避免二次污染。东风天锦洗扫车广泛用于市政、主线公路、公园、住民小区以及机场等路面的清扫，也可以除尘净化空气, 是美化家园不可缺少的重要工具。 |
||
|
上装配置 |
1、带2个中置扫盘，康明斯170马力副发动机；意大利马达，德国高压水泵（前冲/侧喷/后喷雾（不锈钢喷嘴）/侧冲洗水枪/垃圾箱自洁装置）；万向高压路沿清洗，威龙低压泵（前冲）；不锈钢垃圾箱；不锈钢水箱；德国控制器；美国传感器；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报警装置；倒车及不先扫状态室内监视器；倒车自动保护装置；20M高压冲洗卷盘。 |
||
| 项目 | 单位 | CLW5180TXSD6型洗扫车 | ||||
|
作 业 性 能 |
洗 扫 作 业 |
最大洗扫宽度（含路缘清洗宽度） | m | 4.1 | ||
| 路面洗扫宽度（不含路缘清洗宽度） | m | 3.5 | ||||
| 洗扫速度 | Km/h | 3∽10 | ||||
| 清洗水额定压力 | MPa | 10 | ||||
| 清洗水额定流量 | L/min | 122 | ||||
|
清 扫 作 业 |
清扫宽度 | m | 3.5 | |||
| 清扫速度 | Km/h | 3∽15 | ||||
| 保洁速度 | Km/h | 3∽20 | ||||
| 最大清扫能力 | M2/h | 70000 | ||||
| 卸料角 | ° | ≥48 | ||||
| 低压冲洗宽度 | m | 24 | ||||
| 清水箱总容积 | L | 9000 | ||||
| 垃圾箱总容积 | L | 7000 | ||||
| 行驶性能 | 最高车速（满载） | km/h | 89 | |||
| 最大爬坡角 | ° | 30 | ||||
| 制动距离（满载30Km/h） | m | ≤10 | ||||
| 最小转弯直径 | m | 19 | ||||
| 燃油消耗量 | 限定工况百公里燃油消耗量 | L/100km | 18 | |||
|
全洗扫作业 作业速度 7km/h （2档怠速） |
副发动机转速2000r/min | L/h | 13．7 | |||
| L/10000m2 | 5．64 | |||||
| 副发动机转速1700r/min | L/h | 8．9 | ||||
| L/10000m2 | 3．76 | |||||
|
全扫作业 作业速度 7km/h （2档怠速） |
副发转速2000r/min | L/h | 11．1 | |||
| L/10000m2 | 4．59 | |||||
| 副发转速1700r/min | L/h | 7．2 | ||||
| L/10000m2 | 3．12 | |||||
| 质量参数 | 整车整备质量 | Kg | 11000.12460 | |||
| 最大总质量 | kg | 18000 | ||||
|
结构尺寸 |
外形尺寸（长X宽X高） | mm | 8550.8250X2480X3130 | |||
| 轴距 | mm | 4700.5000 | ||||
| 轮距 | 前轮 | mm | 1876.1896.1920.1950 | |||
| 后轮 | mm | 1820.1860 | ||||
| 接近角 | ° | 17 | ||||
| 离去角 | ° | 12 | ||||
| 最小离地间隙 | mm | 200 | ||||
| 项目 | CLW5180TXSD6型洗扫车 | ||
|
汽 车 底 盘 |
底盘型号、类别、生产企业 | DFH1180EX8 | |
| 发动机型号、生产企业 | B6.2NS6B210（国Ⅵ） | ||
| 发动机额定功率 | 154kw/2500r/min | ||
| 变速箱型号 | DF6S900 | ||
| 变速箱速比 | 1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 | ||
| 驱动轴 | 单级双曲线齿轮主主减速器 速比i=5.143 | ||
| 轮胎 | 前轮 | 10.00R20 18PR,275/80R22.5 18PR | |
| 后轮 | 10.00R20 18PR,275/80R22.5 18PR | ||
| 燃油种类 | 满足第六阶段排放要求的柴油，根据气温选用合适的柴油牌号 | ||
|
副 发 动 机 |
标准配置 | 型号、生产企业 | EQB170 东风康明斯发动机有限公司 |
| 功率 | 125kw/2500r/min | ||
| 选装配置 | 型号、生产企业 | EQB140-20 东风康明斯发动机有限公司 | |
| 功率 | 118Kw/2500r/min | ||
| 离合器 | 汽车离合器，气动驱动，电气自动控制 | ||
| 散热器 | 有效尺寸783*714*70 | ||
|
风 机 |
型式 | 专用高压离心风机 型号No7.1#C，最大风量23500M3/h | |
| 额定转速 | 2400r/min | ||
| 传动型式 | 窄V带传动（型号15N-2690.5根） | ||
|
液 压 系 统 |
型式 | 开式，电液控制集中操纵 | |
| 主要元件 |
齿轮泵/1件、手压泵/1件、 摆线马达/2件、液压缸 集成块等 |
||
| 溢流压力 | 15MPa | ||
| 液压油容量 | 60L | ||
|
电 气 系 统 |
控制方式 | CAN总线电控系统 | |
| 底盘车系统电压 | 24V | ||
| 工作装置系统电压 | 24V | ||
| 蓄电池型号 | 12V-140A.H(2只串联) | ||
|
高 压 清 洗 系 统 |
高压水泵 | 型式 | 柱塞泵 |
| 型号 | T7012IR | ||
| 额定压力 | 10MPa | ||
| 系统使用压力 | 10MPa | ||
| 额定流量 | 122L/min | ||
| 额定转速 | 1000r/min | ||
| 传动型式 | 窄V带传动（型号15N-1900.3根） | ||
| 水阀及控制 | 水阀型式 | 高压不锈钢球阀，10MPa | |
| 控制方式 | 气缸驱动，电气控制 | ||
| 喷水杆喷嘴型式 | 高压洗涤型 | ||
| 项目 | CLW5180TXSD6型洗扫车 | ||
| 低压冲洗系统 | 低压水泵 | 型号 | DH140 |
| 流量 | 60m3/h | ||
| 扬程 | 90m | ||
| 冲洗宽度 | 24m | ||
| 扫盘降尘系统 | 电动水泵，洒水喷嘴。与高压清洗系统共水滤、水箱等 | ||
|
清 扫 系 统 |
型式 | 在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 | |
| 扫刷直径 | φ900mm | ||
| 扫盘速度 | 每分钟600转 | ||
| 扫盘倾角调整 | 前倾：4°-6°；外倾2°-4° | ||
|
吸 嘴 |
型式 | 双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量13），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。 | |
| 吸管直径 | 2Xφ180mm两根。 | ||
| 工作时刚性部分离地间隙 | 5-10mm | ||
| 左右喷杆 | 喷杆摆动 | 气缸驱动，电气自动控制，摆动角78° | |
| 喷杆离地高度 | 随吸嘴借吸嘴轮与路面随动，离地高度280mm | ||
| 喷嘴总数量 | 8只，每侧4只 | ||
