无泄漏压缩垃圾车工作原理图解及优点说明

　　后挂桶无泄漏垃圾车是2020年新型环卫垃圾车车型，为减轻自重轻量化设计，刮板压缩，高位卸料，可与其它设备对接、压缩垃圾站和其它车辆配合工作,可提高工作效率，零污染，箱体采用连续焊接，保证运输没有“滴水漏料”现象，目前上市车型容积有3方和5方选择。

　　



　　工作原理图解说明：

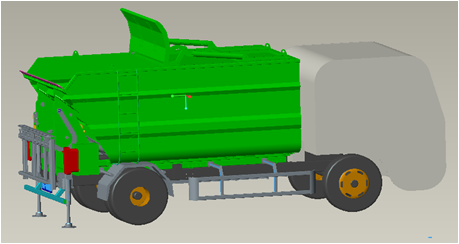

　　1.垃圾桶置于车辆后方上料机构处，垃圾桶至压桶限位处

　　

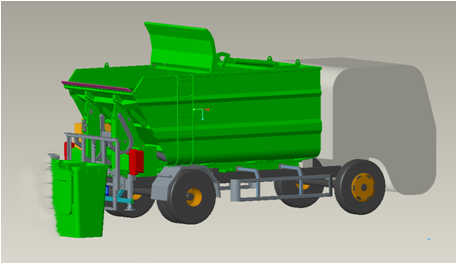

　　2.垃圾桶自动升起倒入箱体，落下垃圾桶，刮板开始刮料

　　



　　3.放下后部左右支腿

　　



　　4.举升箱体，进行卸料

　　

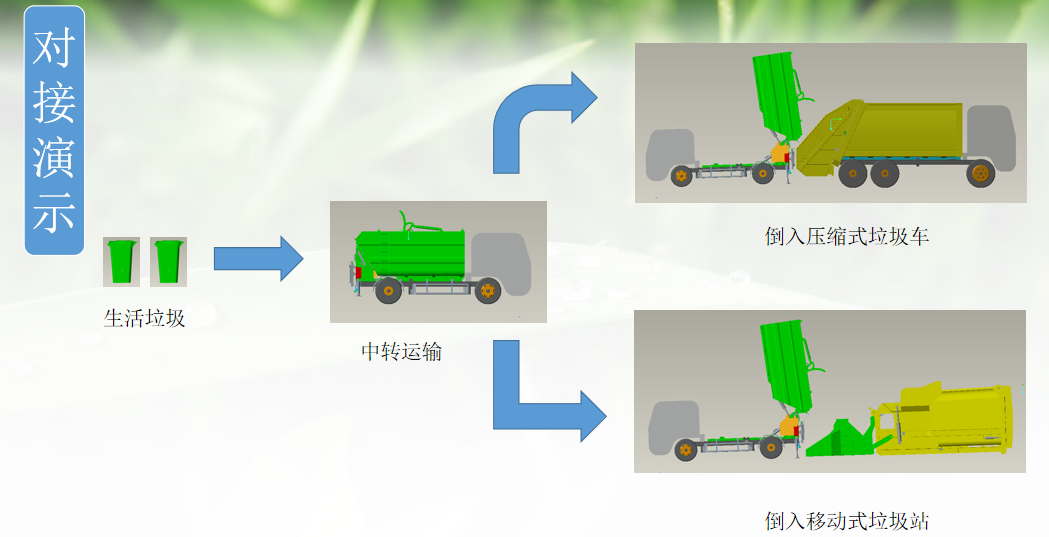

　　无泄漏垃圾车与垃圾站对接

　　



　　车型优点：

　　无泄漏垃圾车结构结实耐腐船型箱体结构实现100%无泄漏

　　垃圾箱整体采用高强耐候钢板焊接而成，大弧形侧板，外形美观，受力好，不易变形。整车结构件采用激光下料，提高笛体强度级耐用性。所有金属件均采用酸洗和先进的电泳涂漆工艺以及其他防腐措施，箱体坚固耐用、密闭性好。车厢采用整套工装、夹具进行焊接和加工，保证了生产产品的加工精度。船型结构，确保全程污水零泄漏。

　　刮板进料+压缩压缩效率高

　　采用后装刮板压缩技术，对生活垃圾大幅度压缩减容。箱体顶部装有刮板，在压缩过程中，推板在推板油缸的作用下，向后进行压缩垃圾。由于刮板设计与箱体底板有*小间隙，保证垃圾进料干净、压缩实在，从而加大垃圾装载量。压缩比可达1：1.5以上，生活垃圾经压缩后可达到500~700Kg/m3以上。

　　高位举升自卸结构 卸料干净对接方便

　　采用高位举升自卸结构，操作方便实用。可直接卸料、与压缩式垃圾车对接、与移动式压缩箱进行对接卸料。车辆尾部装有液压支腿，保证卸料作业的平稳性与安全性。

　　多功能翻桶进料机构 进料快稳定

　　后装进桶机构，可与120L/240L/660L标准塑料桶对接作业，其中120L、240L标准塑料桶可一次进两桶作业，加装的夹持机械手可增加660L大桶进料的稳定性。翻桶机构采用轻量化设计，举升进料动力强劲，设置了手动、自动两种作业模式，可实现一键进料过程。
